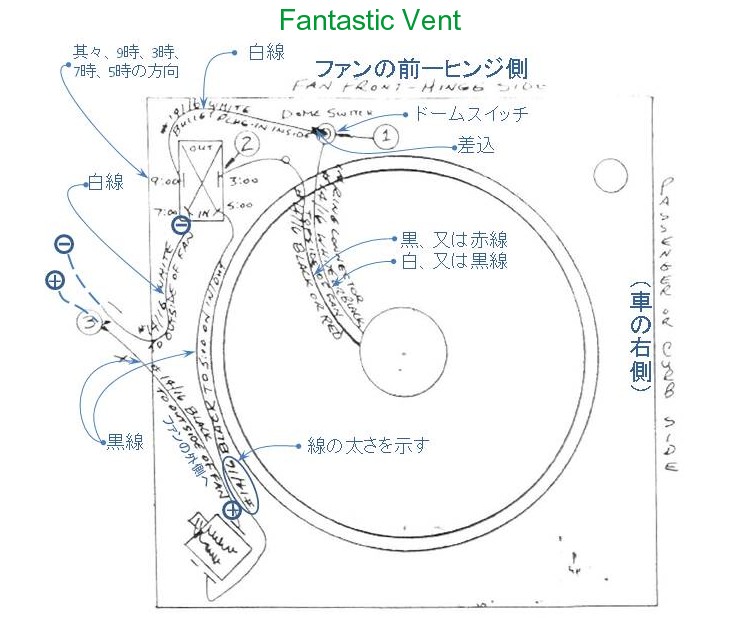

配線は上のスケッチに示されている通りです。
①. ベントスイッチの線を差し込む
この場合、ベントが開いた状態で行うとスイッチの突起を折る事がありません。
②. ファンモーター用の線を逆回転スイッチの3時方向に差し込む
③. 逆回転スイッチの7時方向からの白線をマイナス（アース）に接続、もう一方の黒線をプラス（12V電源）に接続
スケッチにはお持ちのファンと異なる部分があるかも知れませんが、基本的にはモーターとスイッチの組み合わせで同じです。 ご質問、又はフューズが飛ぶようでしたらお知らせ下さい。 尚、プラスとマイナスを交換すると回転方向は逆になります。
